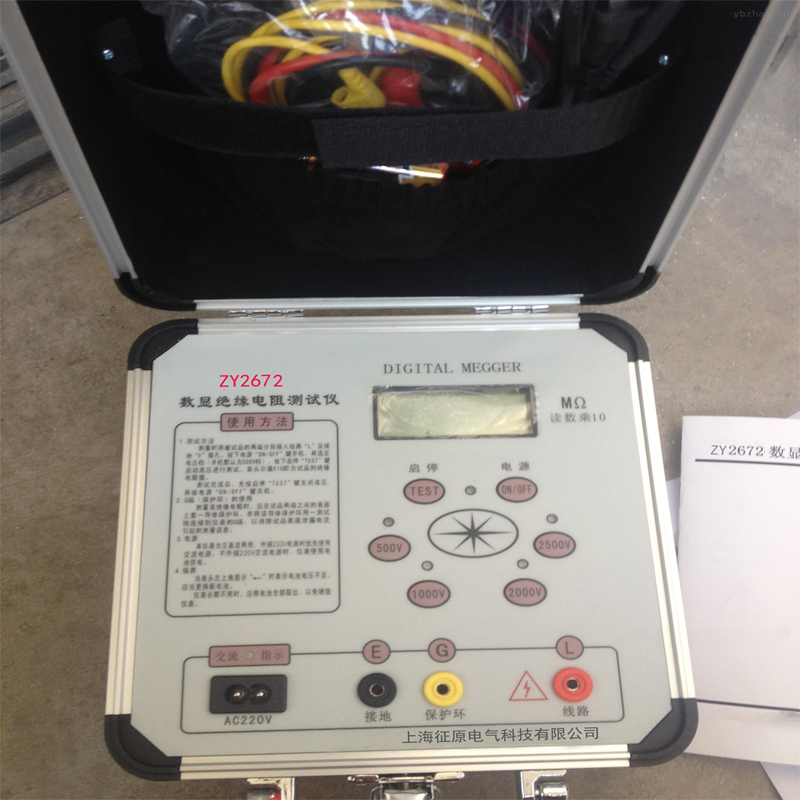

ZY2672型5000V數字兆歐表由中大規模集成電路組成。本表輸出功率大，短路電流 值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經 DC/DC 變換產生的直流高壓由 E 極出經被測試品到達 L 極，從而產生一個從 E 到 L 極的電流，經過 I/V 變換經除法器完成運算直接將被測的絕緣電阻值由 LCD 顯 示出來。
ZY2672型數字兆歐表性能特點
1、輸出功率大、帶載能力強，抗干擾能力強。
2、ZY2672不需人力作功，由電池供電，量程可自動轉換。
3、ZY2672輸出短路電流可直接測量，不需帶載測量進行估算。
ZY2672型數字兆歐表技術指標
|
環境溫度 |
0℃～+45℃ |
|
相對濕度 |
≤85% |
|
輸出電壓等級 |
500V，1000V，2500V，5000V |
|
測量范圍 |
0～19990MΩ |
|
分 辨 率 |
0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ |
|
相對誤差 |
0～2000MΩ≤±5%±2d,2000MΩ～19990MΩ≤10%±2d |
|
電壓/負載 |
5000V/40MΩ |
|
電壓跌落 |
約10% |
|
短路電流 |
>1.6mA |
|
直流 |
8×1.5V(AA， R6)電池 |
|
交流 |
220V/50Hz |
|
功耗 |
靜態功耗≤160mW；最大功率≤2.5W |
|
體積 |
235×200×135mm3 |
|
重量 |
<1.4kg |
